DIN modul – hlavní řídící jednotka systému VArio
DIN modul je základním prvkem inteligentního systému VArio pro online řízení bazénové technologie. Systém VArio lze objednat jako kompletní automatiku s vestavěným DIN modulem, nebo lze DIN modul zakoupit zvlášť a vestavět jej do staršího rozvaděče.
Díky inteligentnímu systému VArio je možné jednotlivé prvky bazénové technologie ovládat přes internet, lokální WIFI síť nebo pomocí dálkového ovladače.
DIN modul dále umožňuje servisní přístup bazénáře přes internet a zasílání zvolených alarmů a dalších provozních hlášení e-mailem nebo přes SMS.
Základní DIN modul verze 1.4 lze rozšířit o:
Modul DIN LIGHTS (položka 516201) – přídavný DIN modul pro pokročilé ovládání světel, s možností obsluhy dalších 2 atrakcí
Modul DIN PUMPS (položka 516402) – přídavný DIN modul pro pokročilé řízení chytrých čerpadel a frekvenčních měničů, se vstupy pro 2 externí pulzní tlačítka nebo s možností komunikace s automatickou prací hlavou Omnitronic / Aquastar, popř. s modulem DIN ZELIO pro ovládání BESGO ventilů
Modul DIN SWITCH (položka 516403) - Přídavný DIN modul pro ovládání atrakcí a světel (v režimu ON/OFF) pomocí až 5 externích pulzních spínačů s podvícením tlačítek nebo bez, s možností komunikace s modulem DIN ZELIO pro ovládání BESGO ventilů.
Modul DIN ZELIO (položka 516Z00) - Přídavný DIN modul pro ovládání BESGO ventilů. Může být použit samostatně nebo se systémem VArio.
Ovládání systému VArio
Samotný DIN modul nemá ovládací rozhraní. Vždy je nutné společně se základní DIN zakoupit ovládací WIFI modul, popř. pro doplnění (nebo pro ofline instalace) RC modul.
Základní kombinací je sestava VArio DIN modulu s WiFi modulem, jenž umožňuje vzdálené řízení systému přes internet, hlášení provozních stavů a v neposlední řadě diagnostiku / první pomoc bazénáře na dálku (přes internet).
Sestavu je možné doplnit RC modulem pro přímpé lokální ovládání. RC modul má navíc krytí IP 65 (je odolný proti stříkající vodě nebo dešti) a je možné jej mít umístěný například vedle bazénu a používat jej i během koupání.
Více informací k jednotlivým sestavám pro ovládání naleznete v kartě "Ke Stažení"
Řízené technologie
Základní DIN modul má 6 výstupů pro inteligentní řízení bazénových technologií:

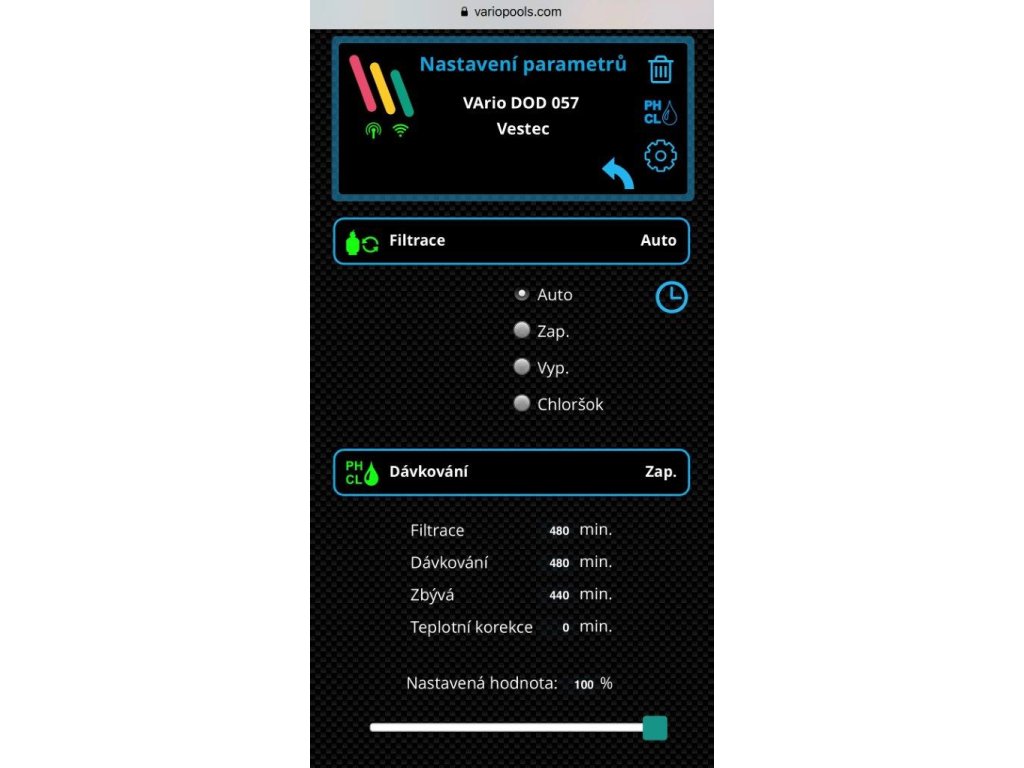

Výstup 1: Filtrace – AUTO=4 programovatelné časové intervaly, ruční ZAP bez dávkování, ZAP s dávkováním/ohřevem a trvalé VYP
Výstup 2: Atrakce 2 – časovač 0-120 min. Výstup 2 lze také konfigurovat pro ovládání ON/OFF dávkovacího zařízení nebo UV lampy (viz níže). Z výroby je výstup 2 nakonfigurován na ATR 2.
Dávkování ON/OFF – alternativní funkce výstupu 2 pro provoz solničky bez vlastního měření / UV lampy v závislosti na celkovém filtračním čase – 25 % / 50 % / 75 % / 100 % filtrační doby
Výstup 3: Světla – časovač 0-240 min. nebo trvale ZAP
Atrakce 3 – alternativní funkce výstupu 3: po připojení přídavného modulu DIN LIGHTS se původní funkce Světla změní na Atrakci 3 s časovačem 0-120 min (funkce Světla se přenese na DIN LIGHTS modul)
Výstup 4: Ohřev/chlazení – řízení tepelného zdroje podle naměřené a požadované teploty vody, s funkcí priority ohřevu
Výstup 5: Atrakce 1 – časovač 0-120 min.
Výstup 6 (RS485): Dávkovací zařízení VA DOS/VA SALT SMART s vlastním měřením a komunikací přes MODBUS, s možností online řízení
Součástí základního DIN modulu verze 1.4 jsou také 2 kontrolní vstupy:
Vstup 1: Průtoková klapka:
- ochrana technologií přímo závislých na průtoku vody (dávkování, ohřev apod.)
Vstup 2 – multifunkční vstup:
A) Hlídání zaplavení technologie (default od verze 1.4)
- Slouží pro připojení záplavového snímače, pro hlídání hladiny v technické místnosti nebo šachtě.
- Vypne filtraci a odstaví veškeré další technologe, aby nedošlo k jejich provozu pod vodou
- Vyhlásí "FLOOD ALARM"
nebo alternativně
B) Stav zaplnění kompenzační nádrže:
- automatické dočasné spuštění filtračního čerpadla při zaplnění kompenzační nádrže = ochrana před přelitím kompenzace (od verze DIN 1.3)
nebo alternativně:
C) Stav (poloha) bazénového zakrytí s koncovými spínači:
- optimalizace chodu technologie při otevřeném nebo zavřeném bazénu (od verze DIN 1.2),
- PARTY MÓD = automatické dočasné spuštění filtrace s dávkováním při otevření bazénu (od verze DIN 1.3)
Připojení jednotky pro úpravu vody VA DOS / VA SALT SMART
K propojení systému VArio a dávkovací stanice VA DOS / solničky SALT SMART objednejte propojovací kabel č. 516130 (automatika VArio s konektorem na rozvaděči) nebo 516132 (připojení přímo do DIN modulu). Pro připojení salinátoru VA SALT SMART dále potřebujete Komunikační modul VA SALT SMART "Ke Stažení"
Pozn: V případě instalace inteligentního systému VArio na již existující starší realizaci doporučujeme konzultaci ohledně komunikace s dříve instalovanou dávkovací stanicí.
UPOZORNĚNÍ: Systém VArio je určen k montáži a zprovoznění vyškoleným odborníkem (bazénářem), jenž v případně potřeby poskytne příslušnou zákaznickou podporu. Výrobce nenese žádnou odpovědnost za škody a vady způsobené neodborným zapojením, chybným nastavením nebo nesprávným provozováním systému.
