UPOZORNĚNÍ: Systém VArio je určen výhradně k montáži a zprovoznění vyškoleným odborníkem (bazénářem), jenž v případně potřeby poskytne příslušnou zákaznickou podporu.
Výrobce nenese žádnou odpovědnost za škody a vady způsobené neodborným zapojením, chybným nastavením nebo nesprávným provozováním systému.

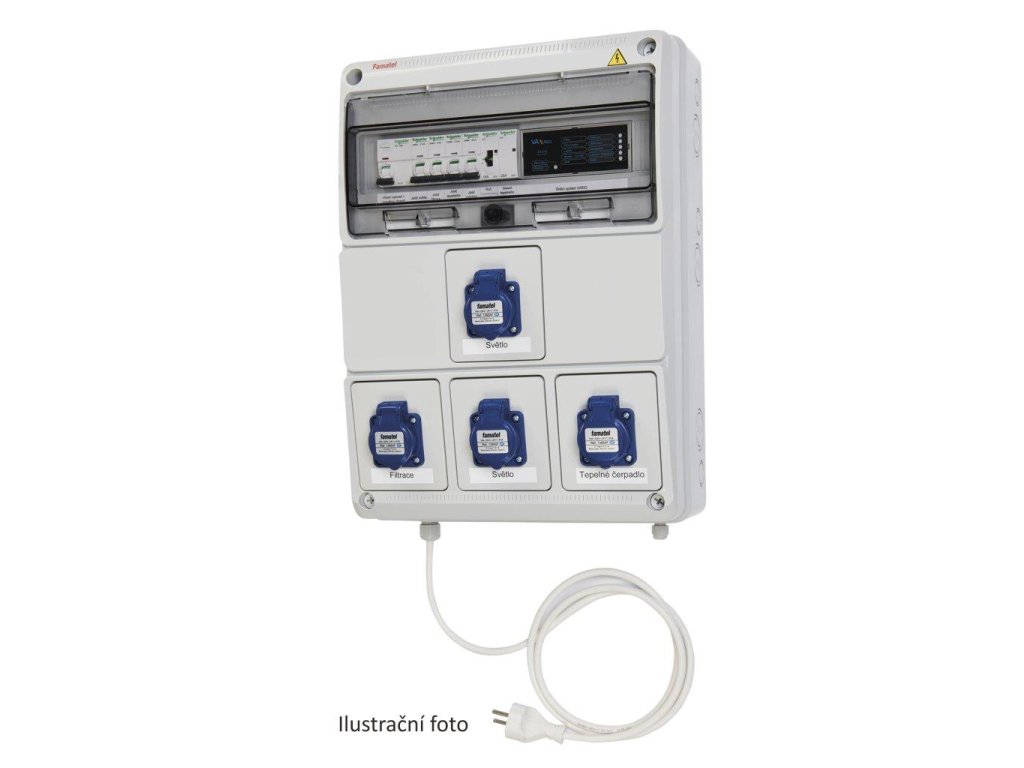

Tato automatika obsahuje DIN modul inteligentního řízení bazénu VArio a slouží k co největšímu ulehčení montáže a elektrického zapojení. Na těle automatiky jsou zásuvky s popisem, pro který spotřebič slouží. Připojení pomocí flexi kabelu do zásuvky.
Díky inteligentnímu systému VArio je možné jednotlivé prvky bazénové technologie ovládat přes internet, lokální WIFI síť nebo pomocí dálkového ovladače. K DIN modulu je vždy nutné dokoupit WIFI modul, popř. RC modul. Samotný DIN modul nemá ovládací rozhraní.
Více informací k jednotlivým sestavám pro ovládání naleznete v kartě "Ke Stažení"
K hlavnímu DIN modulu verze 1.2 je navíc možné připojit přídavný DIN LIGHTS modul (516201) -- modul pro pokročilé ovládání světel.
3 jednoduché kroky:
- Umístit automatiku na zeď
- Zapojit bazénové vybavení (filtrace, tepelné čerpadlo, …)
- Zapojit celou tuto sestavu do elektřiny přiloženým flexi kabelem.
K automatickému ovládání F1SP1CT lze připojit:
- Jednofázovou filtraci (230V)
- Světlo
- Tepelné čerpadlo
- Dávkovací stanici VA DOS BASIC / VA DOS EXACT nebo solinátor VA SALT SMART (inteligentní řízení)
- Protiproud (1f)
! Maximální celkový příkon pro automatiku VArio s flexi kabelem je 3,5kW !
Pro vyšší příkony prosím objednejte rozvaděč vybavený na míru s pevným připojením (ne s flexi kabelem).
Ideální základní kombinací je VArio DIN modul s WiFi modulem jenž umožňuje vzdálené řízení systému přes internet a také vzdálenou diagnostiku/servis.
Sestavu je vhodné doplnit RC modulem pro lokální ovládání. RC modul má navíc krytí IP 65, díky kterému je odolný proti stříkající vodě nebo dešti a je možné jej mít umístěný například vedle bazénu i během koupání
Připojení dávkovací stanice VA DOS / salinátoru VA SALT SMART (modrý)
Chemické dávkovače a salinátory s vlastním měřením vždy zapojujte do NESPÍNANÉ zásuvky "Chemický dávkovač" - tato zařízení lze zapojit se stálým napětím.
Při vypínání napájení může během polarizace sond dojít k předávkování bazénu.
K propojení samostatného DIN modulu VArio a dávkovací stanice VA DOS / solničky VA SALT SMART objednejte propojovací kabel č. 516130. Pro připojení solničky VA SALT SMART dále potřebujete komunikační modul BSV (položka č. 516141).
Pro připojení starší verze stanice VA DOS může být nutná výměna elektroniky dávkovací stanice (náhradní díl č. RIC0151815).
Více informací ke kabelům a propojení s dávkovacími stanicemi naleznete v kartě "Ke Stažení"
Pozn: V případě instalace inteligentního systému VArio na již existující realizaci doporučujeme konzultaci ohledně komunikace s dávkovací stanicí.
