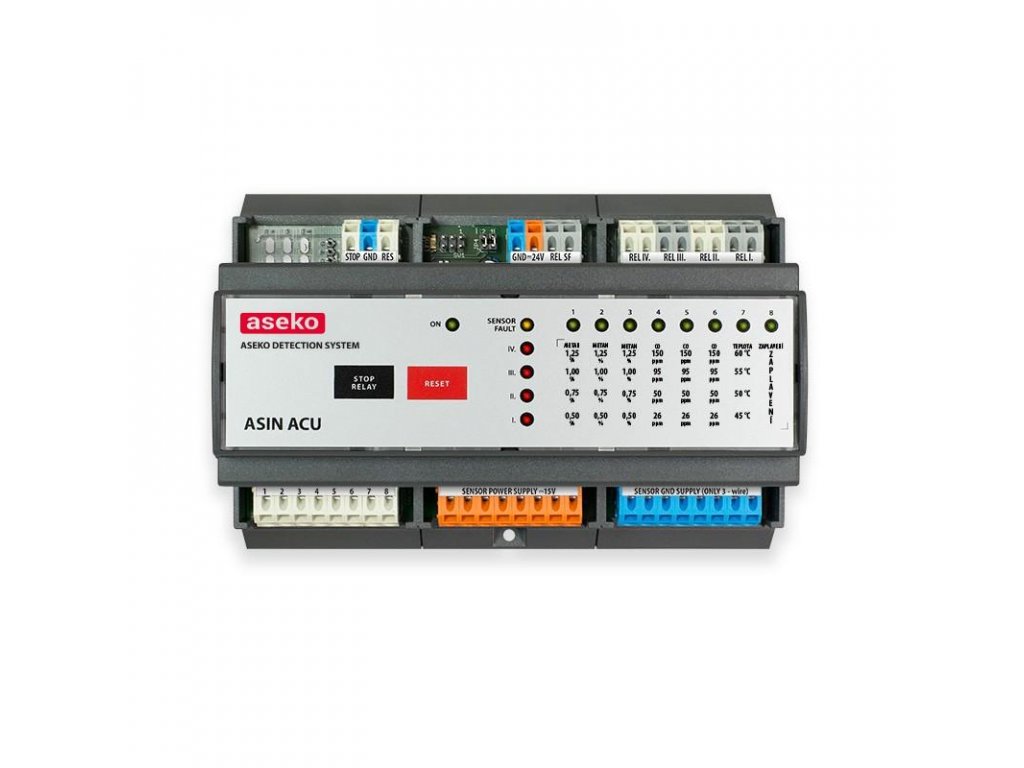

ASIN ACU je ústředna detekčního systému ADS, určená pro napájení a zpracování signálu osmi snímačů koncentrace řady GT (4 – 20 mA). Proudový signál snímačů je převáděn na pět reléových výstupů 10%/20%/40%/50% z rozsahu snímače plus chyba.
Kromě reléového výstupu poskytuje ústředna výstup RS485. Přes tento výstup může být propojeno až 9 ústředen s centrální jednotkou ASIN M, která na přehledném dotykovém displeji zobrazuje stav jednotlivých ústředen.
Ústředna je určená pro montáž do rozvaděče na DIN lištu nebo do nástěnného boxu s víkem a DIN lištou.
Ústředna ASIN ACU je standardně dodávána jako rozepínací. Pokud je ústředna bez napájení, kontakty všech relé jsou v rozepnutém stavu.
Po překročení koncentračního limitu sepne příslušné relé. Pokud koncentrace poklesne pod limit vrátí se ústředna do předchozího stavu.
| KONCENTRACE | STAV | |
| Senzor fault | - - - | rozepne relé CHYBA |
| IV. stupeň | 50% z rozsahu připojeného senzoru | rozepne relé 4 |
| III. stupeň | 40% z rozsahu připojeného senzoru | rozepne relé 3 |
| II. stupeň | 20% z rozsahu připojeného senzoru | rozepne relé 2 |
| I. stupeň | 10% z rozsahu připojeného senzoru | rozepne relé 1 |
Pro každý snímač je na čelním panelu ústředny osazena jedna zelená LED, která
- svítí, je-li snímač funkční a detekovaný stav je normální,
- bliká při detekci alarmové koncentrace nebo v případě poruchy snímače.
- Alarmový stav popisuje dalších 5 stavových LED.
- Na jednotlivé alarmové stavy reaguje pět relé, na která se připojují předepsané alarmové a akční prvky.
